發(fā)布日期：2020-10-21 09:05:24 作者：森菱儀表來源：www.pjjpz.com 瀏覽：11149

　　簡介

SA20S-15、SA20S-15F、SA20S-25、SA20-25F、SA20S-40、SA20-40F、SA20S-50、SA20-50F軟管連接玻璃轉子流量計該系列流量計是玻璃轉子流量計的一種，與同類產品比較具有測量精度高，互換型好，連接方式多等優(yōu)點。可提供毫米標尺;百分標尺;流量標尺和可拆卸的外標度尺，方便不用用戶使用，連接方式如下：

　　VA20S ----管螺紋連接

　　SA20S-----軟管連接

　　FA20S----法蘭連接

　　VA/SA/FA20 G24型玻璃轉子流量計主要技術參數

型號

公稱通徑

(mm)

測量范圍

（L/h）

精度（+%）

工作溫度

工作壓力

水20℃

Water(L/h)

空氣（101325pa 20℃）

Air(m³/h)

VA/SA/FA20-15

VA/SA/FA 20-15F

4~40 6.3~63

10~100 12~120

16~160 20~200

25~250 30~300

36~360 40~400

46~460 63~630

65~650 75~750

0.12~1.2 0.2~2

0.3~3 0.4~4

0.5~5 0.6~6

0.8~8 0.9~9

1.2~12 2~20

1.5

-20℃~+60℃或

-20℃~+120℃

≤1.0Mpa

VA/SA/FA 20-25

VA/SA/FA 20-25F

40~400 50~500

63~630 80~800

100~1000 120~1200

160~1600 200~2000

250~2500 300~3000

1.6~16

2~20

2.5~25

3~30

4~40

5~50

6~60

VA/SA/FA 20-40

VA/SA/FA 20-40F

160~1600 200~2000

250~2500 300~3000

400~4000 500~5000

5~50

6~60

8~80

9~90

12~120

≤0.9Mpa

VA/SA/FA 20-50

VA/SA/FA 20-50F

250~2500 300~3000

400~4000 500~5000

630~6300 800~8000

1000~1000

1500~15000

10~100

12~120

16~160

20~200

30~300

≤0.7Mpa

　　注：型號后帶F的為防腐型

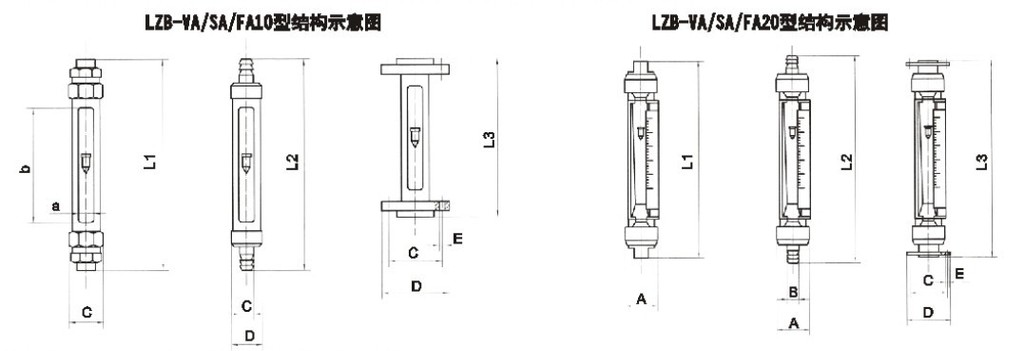

外形尺寸

SA20S-15、SA20S-15F、SA20S-25、SA20-25F、SA20S-40、SA20-40F、SA20S-50、SA20-50F軟管連接玻璃轉子流量計

公稱通經 DN	GV20			SV20			F20
	L1	a	管螺紋	L1	a	b	L3	d	c	e
15	375	Ø58	G1/2	400	Ø58	Ø17	425	Ø95	Ø65	4-Ø14
			G3/8					Ø88.9	Ø60.5	4-Ø16
			NPT1/2					Ø95.2	Ø66.5	4-Ø16
25		Ø74	G1	450	Ø74	Ø30		Ø115	Ø85	4-Ø14
			G3/4					Ø108	Ø79.2	4-Ø16
			NPT1					Ø123.9	Ø88.9	4-Ø19
40		Ø92	G11/2		Ø92	Ø44		Ø145	Ø110	4-Ø18
			NPT11/2					Ø127	Ø98.6	4-Ø16
50		Ø112	G2		Ø112	Ø54		Ø160	Ø125	4-Ø18
			NPT2					Ø152.4	Ø120.7	4-Ø19
